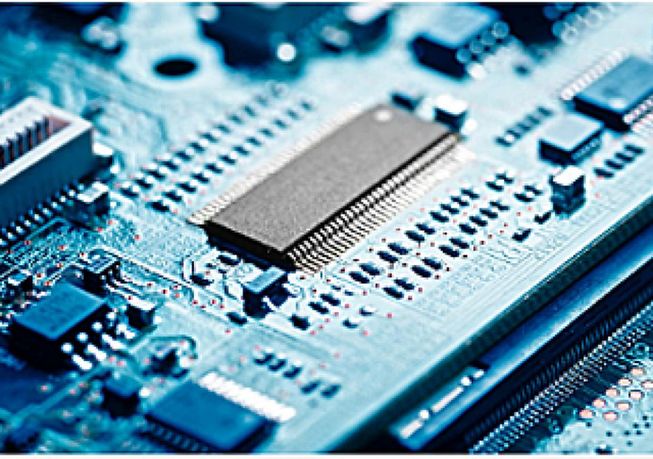

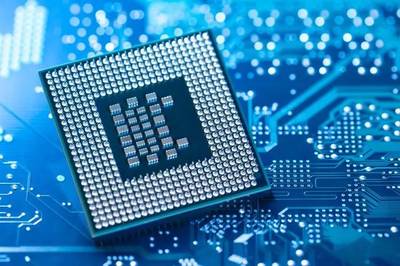

集成电路板特写展现了现代电子技术的精妙之处，而这一切都源于集成电路设计的精密工艺。集成电路设计是将数以亿计的晶体管、电阻、电容等元器件集成在微小硅片上的复杂过程，它不仅决定了芯片的性能，更推动了信息技术的飞速发展。
集成电路设计始于系统架构规划。设计师需要根据芯片的功能需求，确定整体架构模块，如处理器核心、内存控制器和输入输出接口。这一阶段需平衡性能、功耗和成本，确保设计目标的可行性。
随后进入电路设计阶段。设计师使用硬件描述语言（如Verilog或VHDL）编写代码，定义每个逻辑门和存储单元的行为。通过仿真工具验证电路功能，确保其在各种条件下都能正确工作。这一过程常需反复迭代，以优化时序和功耗。
物理设计是集成电路实现的关键。布局工程师将逻辑电路映射到实际的硅片平面上，安排晶体管和连线的位置。布线阶段则确保信号能够高效传输，同时避免电磁干扰和信号延迟。现代芯片的布线层数可达十层以上，每一层都需精确对齐。
设计验证贯穿全程。除功能仿真外，设计师还需进行形式验证、时序分析和功耗分析。只有通过严格的测试，芯片才能进入制造阶段。随着工艺节点不断缩小至5纳米甚至更小，设计复杂性急剧增加，EDA（电子设计自动化）工具的作用愈发重要。
集成电路设计的未来充满挑战与机遇。人工智能技术的融入正改变传统设计流程，机器学习算法可自动优化布局，缩短设计周期。同时，新兴领域如量子计算和神经形态芯片催生了全新的设计范式。
从显微镜下的电路特写到宏观的系统应用，集成电路设计连接着理论与现实。它不仅是技术创新的引擎，更为智能社会奠定了基石。随着新材料和新工艺的出现，这一领域将继续引领科技前沿，重塑人类生活的方方面面。
